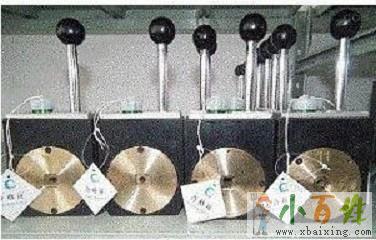

　　YDF气动圆顶阀采用上装式结构，在高压、大口径条件下减少了阀体自身的连接螺栓，增强了阀门的可靠性且能克服系统自重对阀门正常工作的影响QpWD。

　　YDF气动圆顶阀工作原理：

　　圆顶阀阀芯是一个球面圆顶，圆顶阀在开关过程中，阀芯与橡胶密封圈间保持有约0.2～0.4mm的间隙，使阀芯与橡胶密封圈可以以无接触的方式运动，目的是使阀芯与橡胶密封圈之间不产生摩擦，减少磨损。圆顶阀的气动执行元件为双作用直线气缸，通过转臂驱动圆顶阀阀芯转动xbaixing.com。当圆顶阀处于关闭状态时，橡胶密封圈充气，膨胀紧紧地压在球面圆顶阀芯上，从而形成一个非常可靠的密封环带，阻止了管道内物料的流动。

　　阀门的工作过程为：关闭（密封圈充气）→关闭（密封圈排气）→阀芯转动→全开（密封圈不充气）→阀芯转动→关闭（密封圈不充气）→关闭（密封圈充气），完成一个循环小_百_姓_网。

　　常态：阀芯处于关闭位置时，转臂上的调整螺钉压住二位三通机动滑阀的顶杆，气源对密封圈供气，压力表显示出作用在密封圈上的压力。

　　打开状态：直线气缸开始动作的瞬间，转臂上的调整螺钉脱离二位三通机动滑阀的顶杆，其密封圈内的气从二位三通机动滑阀的排气孔排出，此时阀芯开始转动，在转动过程中，阀芯与密封圈之间不接触x~b~a~i~x~i~n~g~c~o~m。

　　关闭状态：在关闭的指令下，气缸开始反向动作，阀芯反向转动，当转至关闭状态时，转臂上的调整螺钉压住二位三通机动滑阀的顶杆，气源对密封圈供气。（关闭到位——充气之间的时间通过调整螺钉来完成原文www.xbaixing.com。）
